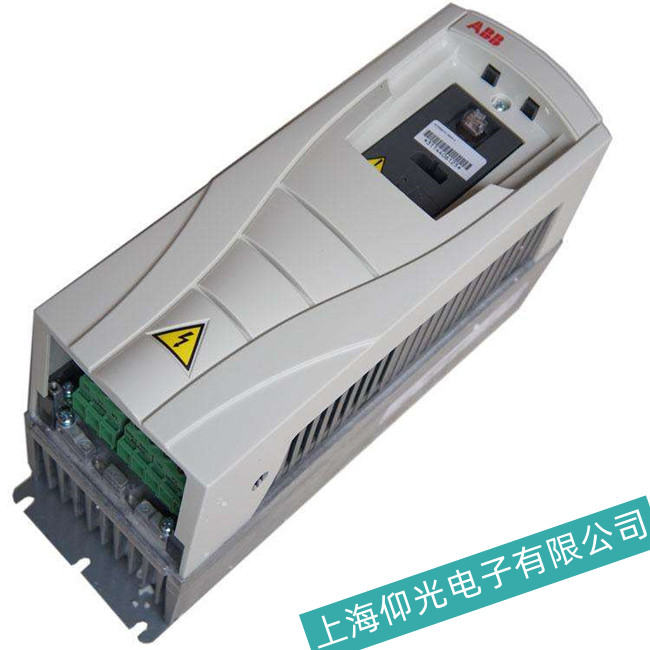

針對ABB變頻器ACS510系列報警指示燈亮起的故障，以下是一份詳細的排查維修方案：
一、ABB變頻器ACS510故障初步判斷
-
觀察報警指示燈：
- 當變頻器報警時，報警指示燈通常會亮起，可能伴隨有特定的故障代碼顯示。
- 注意觀察指示燈的閃爍模式或面板上顯示的故障代碼，這些信息是故障排查的關鍵。
-
檢查變頻器狀態：
- 確認變頻器是否處于運行狀態，以及是否有異常聲音或振動。
-
檢查變頻器的輸入電源和輸出電壓是否正常。
二、ABB變頻器ACS510常見報警類型及排查方法
-
過電壓（OVERVOLTAGE）報警：
- 可能原因：輸入電源電壓過高、制動電阻損壞或連接不良、變頻器內部電容故障等。
-
排查方法：
- 檢查輸入電源電壓是否在額定范圍內。
- 檢查制動電阻是否完好，連接是否牢固。
- 檢查變頻器內部電容是否鼓包或漏液，必要時更換電容。
-
過流（OVERCURRENT）報警：
- 可能原因：負載過重、加速時間設置過短、電機或電纜故障等。
-
排查方法：
- 檢查負載是否超過變頻器的額定負載。
- 調整加速時間參數，適當延長加速時間。
- 檢查電機和電纜是否有短路或接地故障。
-
電機過熱（MOTOR OVERTEMP）報警：
- 可能原因：負載過大、散熱不良、V/F曲線設置不當?shù)取?
-
排查方法：
- 檢查負載是否過大，適當調整負載。
- 檢查變頻器的散熱系統是否正常工作，包括散熱風扇和散熱片等。
- 調整V/F曲線參數，確保其與電機匹配。
-
通訊故障：
- 可能原因：通訊線路故障、通訊模塊損壞、參數設置錯誤等。
-
排查方法：
- 檢查通訊線路是否連接良好，無破損或短路現象。
- 更換通訊模塊進行測試。
- 檢查并修正通訊參數設置。
-
其他報警：
-
如接地故障、欠壓故障等，需根據具體的故障代碼和現象進行排查。
-
如接地故障、欠壓故障等，需根據具體的故障代碼和現象進行排查。
三、ABB變頻器ACS510維修步驟
-
斷電與防護：
- 在進行維修前，務必切斷變頻器的電源，并采取必要的安全防護措施。
-
拆卸與檢查：
- 根據故障現象和排查方法，拆卸相關部件進行檢查。
- 使用萬用表、示波器等工具檢測電路參數和信號波形。
-
更換故障部件：
- 確認故障部件后，按照原型號和參數進行更換。
- 更換過程中注意操作規范，避免損壞其他部件。
-
調試與測試：
- 更換部件后，對變頻器進行調試和測試。
- 檢查各項功能是否正常，確保無故障報警。
-
恢復與運行：
- 調試完成后，恢復變頻器的正常運行狀態。
-
觀察一段時間，確認無異常后再投入使用。
四、注意事項
- 安全第一：在維修過程中務必遵守安全操作規程，防止觸電或短路等危險情況發生。
- 專業維修：對于復雜的故障或不確定的問題，建議聯系專業的變頻器維修技術人員進行處理。
- 備份數據：在維修前備份變頻器的相關參數和設置，以便在維修過程中或維修后恢復。
- 使用專用工具：使用合適的工具和備件進行維修，避免使用不當導致設備進一步損壞。
通過以上步驟，可以有效地排查和解決ABB變頻器ACS510系列報警指示燈亮起的故障，確保設備的正常運行。
上海仰光電子維修變頻器常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
