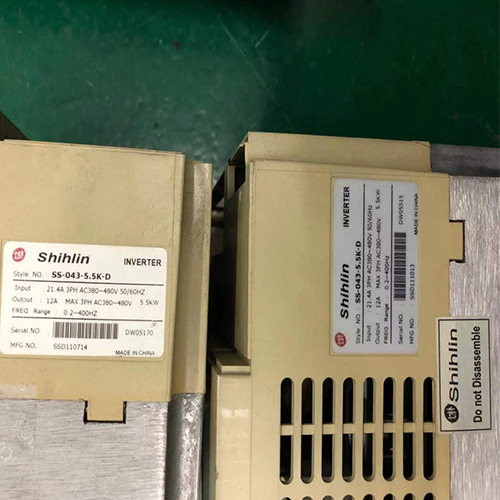

士林變頻器在使用時出現故障怎么維修？
同品牌的變頻器也有不同的維修方法
首先是如果是逆變單元故障（OUT），那么進行士林變頻器維修要注意是哪個故障。
因?yàn)檫@個故障包括OUT1、OUT2、OUT3，它們分別代表逆變單元U相、V相、W相故障。此故障一般只出現在驅動光耦使用PC929的機器中，代表驅動板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。
上海仰光進行士林變頻器維修的時候，OUT故障一般分有上電跳和運行跳，還有帶載加載跳。
這個故障的原因一般都是，因?yàn)椤z測到逆變管VCE電壓異常從而輸出告警信號，當控制板檢測到此信號后馬上停止驅動輸出并顯示出故障代碼。當然不排除因保護電路本身異常導致的誤保護。值得注意的是在某些情況下會因?yàn)殚_關電源輸出不穩定影響驅動電路供電導致機器無規律跳OUT故障，如因散熱風扇啟動電流過大，每次運行風扇啟動瞬間即跳OUT。檢修時需注意區分。
對于上電跳OUT故障，此問題一般都是因?yàn)楸Ｗo(hù)電路本身不良或者驅動部分，模塊門極有明顯的短路、斷路情況。
可以通過應相OUT保護信號判斷。如果其它一切正常，則說明問題是因保護電路本身不良引起。，如果有三相不平衡，則說明驅動電路或者模塊有問題。對于運行跳OUT故障：此問題一般都是驅動電路和模塊本身不良引起。首先可以用萬用表電阻檔測試驅動電路相關部位及模塊門極有無明顯短路、斷路現象。相關OUT保護信號運行，測試驅動波形是否正常，重點關注波形的形狀、幅度、死區時間等，檢測IGBT是否損壞。對比其它相測試驅動門極結電容是否正常。
對于帶載加載跳OUT故障，此情況相對前兩種來說士林變頻器維修難度稍大。
一開始，要檢測保護的電路本身自己是否存在元件性能不好的問題。在正確檢測前提下，對懷疑有問題的二極管和貼片電容采取替換法來代替。在這時要注意判斷，控制板上OUT信號檢測電路是不是正常的。然后，對比檢測驅動電路驅動光耦供電是不是正常，門極驅動電阻是否變值。在之后，不加載測試驅動波形是否正常。仔細判斷，測試IGBT本身是否有問題。然后是電流檢測故障，這種在士林變頻器維修也是比較常見的。
此故障相對比較簡單，一般都是電流檢測電路發生故障導致。目前公司主要使用的電流檢測電路有兩種形式：霍爾傳感器檢測和7840光耦隔離檢測。對于使用傳感器的電流檢測電路上電跳ITE故障，只需測試關鍵點電壓，即可判斷出故障部位
