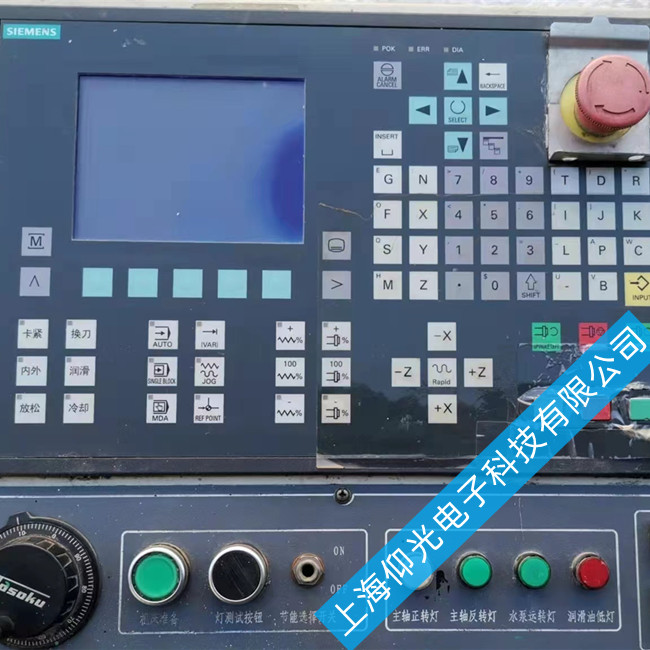

西門子810d數控系統報警代碼12500 [通道 %1: ] 程序段 %2 在此模塊中未使用 %3
參數： %1 = 通道號
%2 = 程序段號、 標記
%3 = 源字符串
說明： 顯示出的關鍵字不可用在此類型程序塊的此位置( NCK 中的所有文件被指定為程序塊)。
程序塊類型：
程序塊
包含主程序或子程序
數據塊
包含宏或變量定義并且可能還包含 M、H 或 E 功能。
塊初始化
只包含所選擇的數據初始化代碼單元。
反應： 重組補償程序段。
已設置接口信號。
報警顯示。
排除方法： 按 NC 停機鍵并利用軟鍵設計校正選擇功能"校正程序塊"。校正指針位置指示在差錯塊上。
從此程序塊刪除顯示出的代碼單元(關鍵字)及其參數并且將其插入用于接收的程序塊中。

程序繼續： 按下 CYCLE START 鍵或 RESET 鍵清除報警，繼續運行程序。

  西門子810d數控系常見故障診斷
(一)常規診斷法
對數控機床的機、電、液等部分進行的常規檢查,通常包括:(1)檢查電源的規格(包括電壓、頻率、相序、容量等)是否符合要求;(2)CNC、伺服驅動、主軸驅動、電機、輸入/輸出信號的連接是否正確、可靠;(3)CNC、伺服驅動等裝置內的印制電路板是否安裝牢固,接插部位是否有松動;(4)CNC、伺服驅動、主軸驅動等部分的設定端、電位器的設定、調整是否正確;(5)液壓、氣動、潤滑部件的油壓、氣壓等是否符合機床要求;(6)電器元件、機械部件是否有明顯的損壞。
(二)狀態診斷法
通過監測執行元件的工作狀態判定故障原因。在現代數控系統中,伺服進給系統、主軸驅動系統、電源模塊等部件主要參數的動、靜態檢測,及數控系統全部輸入輸出信號包括內部繼電器、定時器等的狀態,也可以通過數控系統的診斷參數予以檢查。
(三)動作診斷法
通過觀察、監視機床的實際動作,判斷動作不良部位,并由此來追溯故障源。
