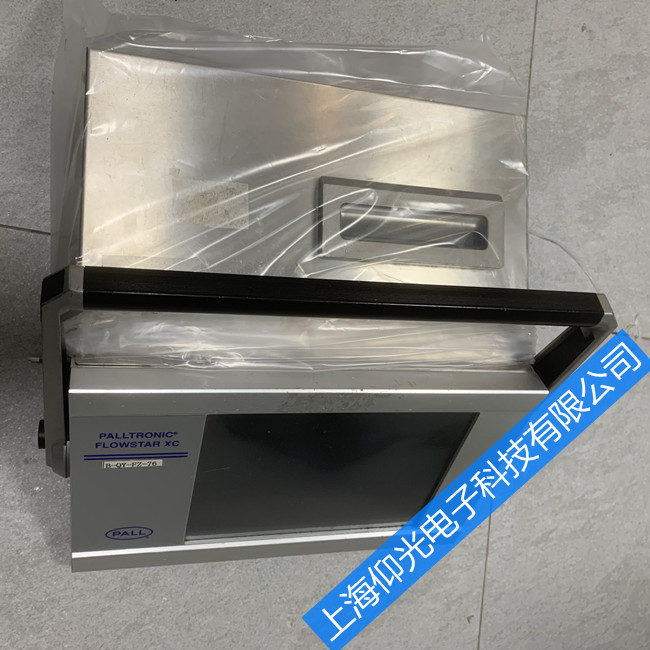

PALLTRONIC FLOWSTAR IV完整性測試儀維修

完整性測試儀維修常見問題解決方法

　　1、 不能正常進行測試或操作紊亂

　　可能原因：

　　（1） 程序運行紊亂

　　（2） 觸摸屏失靈

　　解決辦法：

　　（1） 重啟機器

　　（2） 與制造商維修事宜

　　2、 自檢失敗

　　可能原因：

　　（1） 儀器電路出現故障

　　（2） 氣路連接錯誤

　　解決辦法： 與制造商。

　　3、 測試中斷，屏幕顯示不動

　　可能原因： 氣壓突變導致控制氣路頻繁開關

　　解決辦法： 與制造商

　　技術參數：

　　電源要求/功率


　　100-240V AC, 50/60Hz；100瓦


　　zui大操作壓力


　　9999 mbar


　　zui低進氣壓力


　　4000 mbar


　　外型尺寸


　　400(寬) x 380(深) x 100(高1) x 235(高2)


　　測試范圍


　　zui大測試壓力：100-8000mbar(1.5-116 psi)


　　測試精度


　　凈體積測試：± 4%；氣泡點：± 50mbar ；擴散流：± 4%；


　　操作條件


　　環境溫度：+5℃ ~ +35℃；相對濕度：10-80%


　　測試耗時


　　凈體積測試：5 min±2min; 擴散流測試：10 min±2min;

　　單純泡點測試：15 min±2min；增強泡點測試：20 min±2min ；


　　打印功能


　　寬行中文打印，輸出測試參數、測試結果


　　歷史記錄功能


　　500組測試結果（包括測試曲線）


　　顯示屏


　　尺寸：5.7" TFT；單色


　　串口連接方式


　　串行端口：RS232；


　　語言選項


　　英語，漢語


　　各類測試及適用過濾器說明：

　　1.泡點測試

　　潤濕液體由于毛細管作用停留在膜中的多孔道中。

　　這種毛細管作用隨孔徑變小而增強。取決于膜孔徑的氣體壓力將液體逼出孔道。

　　此時的壓力被稱為“泡點”或簡稱BP。液體首次會從膜上zui大的孔徑出來。

　　因此,

　　濾芯的BP值同時與膜材(潤濕角因不同材質而異)特別是潤濕液體的表面張力有關。

　　低表面張力的液體如有機溶劑,去污劑和乳化劑的BP值均較低。

　　BP值還與潤濕介質的溫度有關。泡點測試法特別適合圓片膜的完整性測試。

　　2.擴散流和泡點組合測試

　　這個方法特別適合膜濾器的完整性測試。

　　3.水侵入法水流測試

　　這個方法是專門用于疏水性氣體濾器的完整性測試方法。

　　測試步驟如同擴散流法。

　　但水侵入法測試時，則要將安裝疏水性濾器的鋼殼上游充滿水。

　　水侵入疏水性膜基質的體積通過壓降間接計算。

　　如果膜沒有損壞，水侵入的體積變化速度很小，只有在相對長時間后才能觀察到。

　　而擴散流測試是測量擴散通過膜的氣體體積。

　　水侵入值(Water Intrusion Rate):從壓降,測試時間和上游體積計算得到。

　　水流值(Water Flow Rate)：也就是水侵入值。

　　水侵入法對過濾面積1000 cm2以上到大規模系統的疏水性過濾系統均有效.

　　4.壓降測試

　　壓降測試基于氣流擴散入潤濕膜造成上游壓力的改變。

　　推薦此方法用于已知體積的空鋼殼和壓力罐的泄漏測試。

　　壓降測試

　　測試壓力: 3000 mbar

　　穩定時間: 3 min

　　測試時間: 3 min

　　壓降: max.3 mbar

　　5.多點擴散流測試

　　此法是基于不同測試壓力下不同的擴散流速度。

　　測試壓力從給定的zui小壓力開始逐步增加到zui大值或是泡點值,

　　測定每個壓力下的擴散流。所有數值顯示在壓力和擴散流曲線和數據表。

　　在下次使用濾芯前進行此項測試,

　　并將該曲線斜率與*次使用前測試的曲線斜率比較,

　　就可判斷下次過濾前濾芯是否損壞。

　　完整性測試儀的測量范圍非常廣泛，從平板過濾器到多芯的桶式過濾器，從囊式過濾器到呼吸器都能進行測試。

　　而且儀器本身所具有的高分辨率信號分析處理模塊，保證了在測量大過濾面積濾器的完整性時，能把誤差減少到zui小。

　　與同類某些品牌在第三方做對比測試時， 測試儀器在重復測量 5 芯 20 寸、 PES 濾芯的完整性時，其測試速度和測試結果的*性，遠遠優于對方儀器。

完整性測試儀特點與優勢：

　　1 采用標準化的自動濾材浸潤程序：通過一個標準化的自動濾材浸潤程序，保證濾材完全被液體浸潤，同時啟動后續的測試工作, 不會影響下游的無菌狀態，滿足了在線測試的要求。

　　2 數據處理技術先進：采用了先進的人工智能技術，實時采集不斷變化的表觀擴散流數據流，用于分析識別擴散流、粘性流模式，可以準確指認濾芯起泡點值，對濾膜/濾芯泡點的測試結果與真實的細菌截流性能關聯性更好。

　　3 超大容量的數據存儲功能，可保存500組測試結果及其測試曲線。

　　4 全自動過濾器完整性測試儀是目前國內*一家能通過實測過濾器的上游體積而得到實際擴散流的檢測儀器。

　　5 由于采用了先進的算法和濾波手段，使儀器具有了可與國外檢測儀相媲美的穩定性和可靠性，解決了國內儀器不穩定性的通病。

　　6 儀器的進氣單元采用了全自動數字控制，大大增加了檢測過程的穩定性，完全摒棄了國內檢測儀還需要生產廠家的專業人員采用調節進氣旋鈕控制進氣速度的原始方法。

　　7 能實現大容量過濾器的完整性檢測。我們的測試儀針對大容量的過濾器的完整性進行了專門的設計，保證了在測量多芯過濾器時，測量精度不會減弱。

　　8 儀器的核心部件均采用進口件，并在設計過程中對使用的安全性進行了細致的分析，在保證基本電氣安全和機械安全的前提下，對操作過程的各個環節都進行了安全處理。

　　完整性測試儀

　　5.7″帶背光數字液晶顯示屏，顯示清晰；

　　中文操作環境，操作界面友好；

　　實時顯示測試數據和曲線，監控測試全過程；

　　雙核運算，附帶上位機軟件。

　　含蓋了國外同類儀器的所有功能。

　　具有更完善的用戶分級管理功能，用戶可根據需要更改密碼。

　　增加了對被測過濾器的自動保護功能，避免因?yàn)檫^壓測試造成對濾器的損害。

　　提供了自動打印功能的設置項，使用戶的操作更簡單、方便。

　　完整性測試儀起泡點完整性測試儀全自動完整性測試儀


　　BQS-19型是由微電腦控制的新一代過濾器完整性自動測試儀，可直接檢測濾芯和濾膜的氣泡點和壓力衰減值，也可間接檢測擴散流和水浸入值。儀器結合先進的測試電路和精密 的算法軟件自動測試過濾器的完整性，具有測試精度高，重現性好、操作簡單方便等特點。
