現代控制器輸出點無信號故障的修復指南
當現代控制器（如PLC、數控系統等）的輸出點無信號時，可能導致設備無法動作（如電機不轉、閥門不動等）。該故障可能由硬件損壞、接線異常、參數設置錯誤或外部負載問題引發。以下是系統性修復指南：

一、初步排查與基礎檢測

確認故障現象：通過控制器編程軟件或指示燈，檢查輸出點狀態是否顯示“有輸出”（如軟件中輸出位為ON，但實際負載未動作）。若軟件顯示無輸出，則優先排查程序或邏輯問題；若軟件顯示有輸出但負載不動，則為硬件或接線問題。

檢查電源與負載：確認控制器供電正常（電壓符合規格，如24V DC控制器需檢測電源模塊輸出），并檢查輸出端連接的負載（如繼電器、電磁閥）是否損壞（可用萬用表測負載兩端電阻，或短接輸出點直接驅動負載測試）。若負載正常但無動作，則故障集中在控制器輸出回路。


二、硬件與接線問題修復

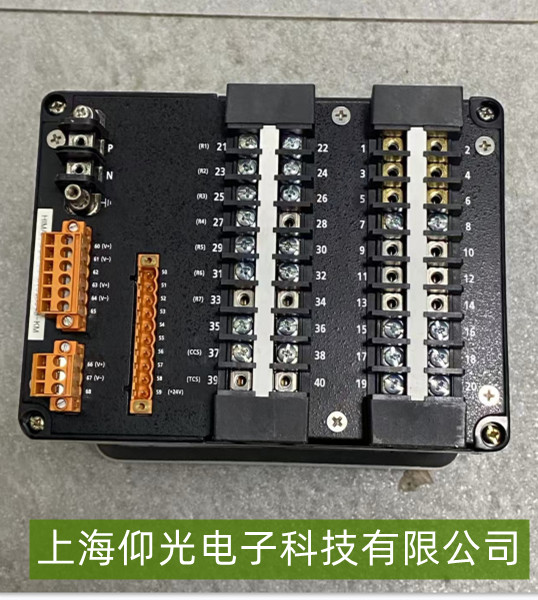

檢查輸出模塊與端子排：
觀察輸出模塊指示燈（如有）是否點亮——若對應輸出點指示燈不亮，可能模塊內部故障；若指示燈亮但負載無反應，則可能是輸出回路斷路。
檢查輸出端子排接線：確認輸出點與負載之間的導線是否松動、脫落或虛接（用螺絲刀緊固端子），并檢查導線是否短路（用萬用表測通斷）。常見故障點包括端子氧化、線芯斷裂或接線錯誤（如接錯公共端）。

測試輸出模塊本身：
若控制器支持強制輸出功能，通過編程軟件強制某個輸出點為ON，觀察負載是否動作。若強制后仍無信號，則模塊可能損壞（如光電耦合器失效、繼電器觸點粘連）；若強制有效，則原程序邏輯或輸出點地址可能配置錯誤。

三、軟件與參數問題排查
檢查程序邏輯：通過編程軟件查看輸出點的控制邏輯（如是否被其他條件屏蔽、定時器/計數器是否未觸發），確認輸出指令（如LD、OUT指令）是否正常執行。例如，若輸出點受限于安全互鎖條件，需檢查輸入信號是否滿足觸發要求。
驗證輸出點地址：核對程序中使用的輸出點地址是否與實際硬件接線一致（如PLC的Q0.0對應端子排X1-1，若地址錯誤則信號無法傳遞到正確輸出點）。

四、模塊損壞的替代方案
若上述步驟均無效，且強制輸出無效，則輸出模塊（如繼電器輸出模塊、晶體管輸出模塊）可能硬件損壞（如繼電器線圈燒毀、晶體管擊穿）。此時需：
更換同型號輸出模塊（注意模塊類型匹配：繼電器輸出適用于AC負載，晶體管輸出適用于高頻DC負載）；
更換后重新接線并測試，確保故障排除。
