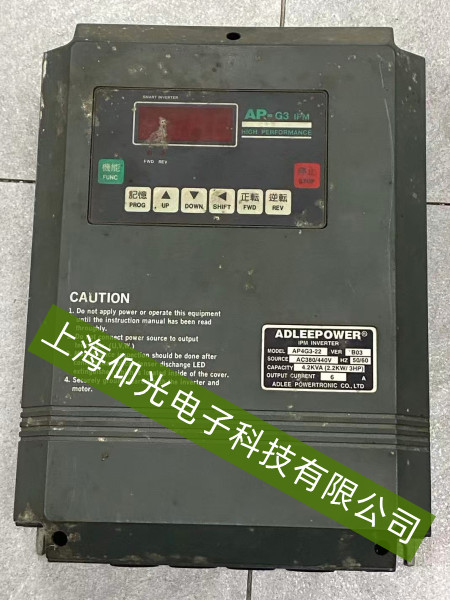

愛德利AP-C3變頻器頻報“過載”，維修秘籍來咯！

一、過載故障的典型表現與危害
愛德利AP-C3變頻器報“過載”時，通常顯示“OL”（過載）或類似代碼（具體以面板提示為準），伴隨現象包括：電機運轉無力、發熱明顯，變頻器可能自動降頻運行或直接停機保護。長期過載會加速電機繞組絕緣老化、燒毀電機，甚至損壞變頻器功率模塊（如IGBT），需及時處理。

二、精準定位過載原因的步驟
1. 區分真過載與誤報
真過載：電機實際負載超過其額定能力（如機械卡阻、負載突然增大），導致電流持續高于變頻器設定的過載保護閾值（一般為電機額定電流的120%-150%，具體參考AP - C3手冊）。
誤報：參數設置不當、檢測電路異常或外部干擾導致變頻器誤判“過載”（如電流傳感器故障、散熱不良引發過熱保護聯動）。

2. 檢查負載與機械系統
負載狀態：觀察電機所帶設備（如風機、水泵、傳送帶）是否卡死、摩擦增大或負載突然增加（例如傳送帶上物料過多）。手動盤動負載軸（若可行），若阻力異常大，則為機械問題。
電機電流實測：用鉗形表測量電機運行時的實際電流（三相平均值），對比電機銘牌標注的額定電流。若實測電流長期接近或超過額定值，說明負載過重。

3. 核查變頻器參數與設置
過載保護參數：檢查AP - C3中“過載保護系數”（如電子熱繼電器設定值）、“電機額定電流”是否與實際電機參數一致（需根據電機銘牌正確輸入）。若參數設置偏小（如將保護閾值設得過低），會導致輕微負載就觸發過載報警。
加速/減速時間：若加速時間過短（如從0Hz升到50Hz僅用1秒），電機啟動電流可能瞬間過大，被誤判為過載。適當延長加速時間（建議參考電機慣性調整，一般10-30秒）。

4. 檢測硬件與環境因素
散熱問題：變頻器或電機散熱不良（如風扇積灰、通風口堵塞、環境溫度＞40℃）會導致器件溫升，觸發過熱聯動過載保護。檢查AP - C3的散熱風扇是否運轉正常，清理散熱孔灰塵。
電流檢測電路：若變頻器內部電流傳感器（霍爾元件）損壞或采樣線路虛接，可能誤報過載電流信號。可觀察變頻器運行時電流顯示值是否與鉗形表實測值偏差過大（偏差＞15%需懷疑檢測問題）。

三、針對性維修方法
針對真過載：減輕負載（如減少傳送帶物料、清理機械卡阻點），或更換更大功率的電機與變頻器（若負載長期超現有設備能力）。
針對參數誤設：根據電機銘牌重新輸入“電機額定電流”“過載保護系數”，延長加速/減速時間（通過面板或編程工具調整）。
針對硬件問題：清理散熱風扇與通風口（確保進風順暢），更換損壞的電流傳感器或修復采樣線路；若散熱風扇停轉，需更換同規格風扇。
誤報處理：若所有檢查均正常但仍有過載報警，可嘗試復位變頻器（按面板“RESET”鍵或斷電重啟），并觀察是否復現。
