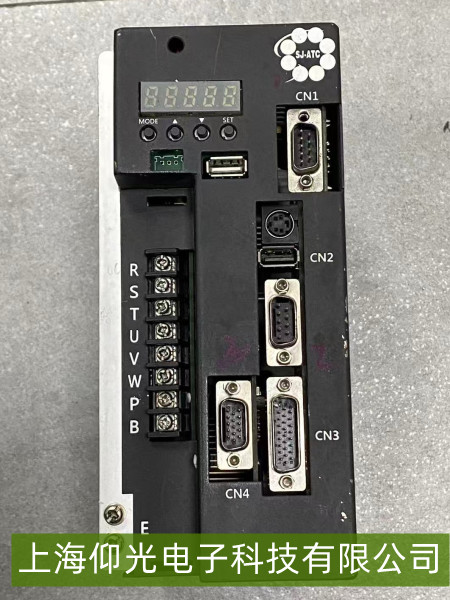

圣杰刀庫伺服驅動器SJ-D21101-R過載報警維修方法
圣杰刀庫伺服驅動器SJ-D21101-R出現過載報警（常見報警代碼如OL1/OL2，提示電機負載超限或驅動器保護觸發），需從負載、驅動器參數及硬件電路三方面排查。以下是具體維修方法：

一、基礎快速排查
檢查報警狀態：觀察驅動器面板顯示的過載報警代碼（如OL1通常為電機過載，OL2可能為驅動器散熱異常），記錄報警時刀庫運行狀態（如換刀動作、主軸聯動等）。
斷電重啟驗證：斷開電源5分鐘，復位驅動器（按面板“RESET”鍵或斷電重啟），重新運行刀庫，若報警消失則可能是瞬時過載（如啟動沖擊）；若反復觸發，需深入排查。


二、核心故障點與維修步驟
1. 負載過載（最常見原因）
現象：刀庫換刀時電機明顯卡頓（如機械卡滯、刀具過重），或運行中突遇阻力（如導軌缺油、絲桿變形）。
維修操作：
機械檢查：手動轉動刀庫電機軸（斷電狀態下），感受阻力是否過大；檢查導軌、絲桿是否缺油（潤滑不足會增加摩擦負載）、是否有異物卡住刀具或刀套。
負載匹配：確認當前刀庫負載（含刀具重量）是否超過驅動器與電機額定參數（如驅動器標定負載為5N·m，實際負載達6N·m）。若超載，需減少刀具數量或更換更高扭矩電機/驅動器。

2. 驅動器參數設置不當
現象：報警時電機實際電流未超限，但驅動器因參數（如過載保護閾值、加速時間）設置過嚴觸發報警。
維修操作：
進入驅動器參數菜單（通過面板按鍵或通訊接口），檢查“過載保護系數”（通常為100%-150%額定電流，默認值可能偏保守）、“加速時間”（過短的加速時間會導致啟動電流峰值過高）。適當調高過載閾值（如從120%調至130%）或延長加速時間（如從0.5s增至1s），觀察報警是否消除。
核對電機額定電流與驅動器設定值是否一致（若電機更換后未重新設置參數，可能導致誤判）。

3. 驅動器或電機硬件故障
現象：空載運行（無刀具）時仍觸發過載報警，或電機運行時溫度異常升高（超過70℃）。
維修操作：
電流檢測：用鉗形表測量電機運行電流（空載/負載狀態），對比驅動器顯示電流值。若實際電流正常但驅動器報過載，可能是驅動器內部電流采樣電路故障（如采樣電阻損壞、放大器漂移）。
散熱檢查：觀察驅動器散熱風扇是否停轉（或風道堵塞），散熱片是否積灰嚴重（影響散熱效率）。清理風扇與散熱片，確保進風通暢；若風扇損壞，需更換同規格風扇。
核心元件檢測：若懷疑驅動器內部故障（如IGBT模塊、控制芯片），需用萬用表測量關鍵點電壓（如驅動信號輸出端），或聯系廠家用專業設備檢測（如IGBT導通壓降測試）。

三、驗證與預防
維修后測試：在刀庫正常負載下運行換刀動作，觀察驅動器是否不再報警，電機電流穩定（無異常波動）。長期預防：定期清理導軌與絲桿（每周潤滑一次）、避免超載使用刀庫、每季度檢查散熱系統（清理風扇灰塵），并確保驅動器參數與實際負載匹配。
