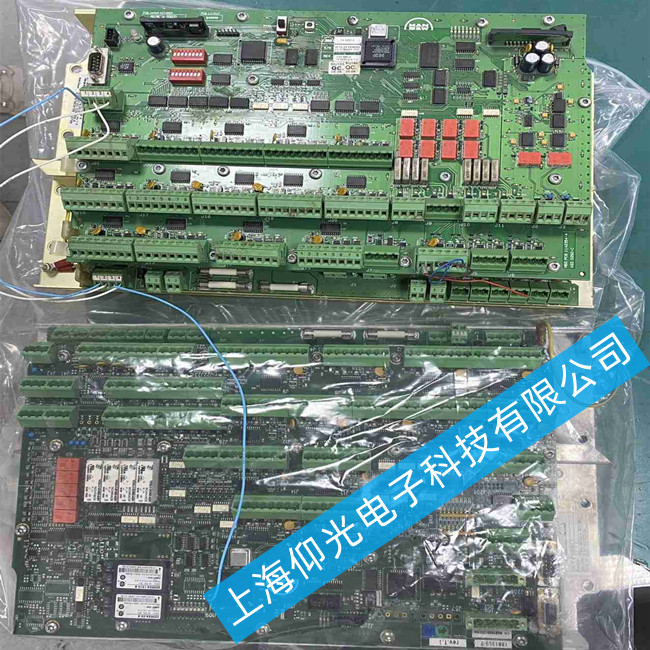

船舶MAN曼電路板維修1881369-9 無輸出故障維修方法
船舶MAN曼電路板無輸出故障的系統性排查與維修步驟
步驟1：基礎電源檢查——排除“無能量輸入”問題
電路板無輸出的首要可能是電源模塊未正常工作。即使輸入電源（如24VDC船電）看似正常，電路板內部的DC-DC轉換電路可能因元件故障導致各功能模塊（如MCU、驅動芯片）供電不足。
操作：用萬用表測量電路板上的關鍵電源節點（參考說明書標注，如+5V、±12V、+3.3V等）。例如，若MCU工作電壓為5V，則找到其供電引腳（通常標記為VCC或VDD），測量電壓是否在4.8~5.2V范圍內（允許±5%偏差）。
船舶MAN曼電路板常見問題：電源模塊輸入端保險絲熔斷（用萬用表電阻檔測保險絲兩端，阻值無窮大為熔斷）、DC-DC轉換芯片發燙或引腳虛焊（觸摸芯片表面溫度異常高）、濾波電容鼓包/漏液（觀察電解電容頂部是否有凸起或電解液痕跡）。
維修：更換同規格保險絲；若DC-DC芯片損壞（可通過對比正常電路板該芯片的電壓輸出判斷），需選用原型號或參數一致的替代品（注意封裝與引腳定義）；更換鼓包電容（優先選耐高溫、長壽命型號，如105℃額定電容）。
步驟2：輸入信號通路驗證——確認“信號能傳到處理單元”
即使輸入信號源（如傳感器、操作面板）顯示正常，仍需驗證信號是否完整傳遞至電路板的信號處理模塊（如運放、MCU輸入引腳）。
操作：根據說明書找到輸入信號的接線端子（如模擬量輸入AI或數字量輸入DI），用萬用表測量端子與地之間的電壓/電阻是否符合要求（例如，4~20mA電流信號需轉換為1~5V電壓，通過串聯電阻測量）。再沿信號線追蹤至電路板內部，測量信號處理芯片（如運放LM358）的輸入引腳電壓是否與端子一致（排除線路中間斷路或接觸不良）。
  船舶MAN曼電路板常見問題：接線端子氧化（船舶鹽霧環境易導致金屬觸點氧化，接觸電阻增大）、信號線虛接（插頭松動或焊接點脫焊）、運放輸入偏置電阻損壞（導致信號衰減或失真）。
