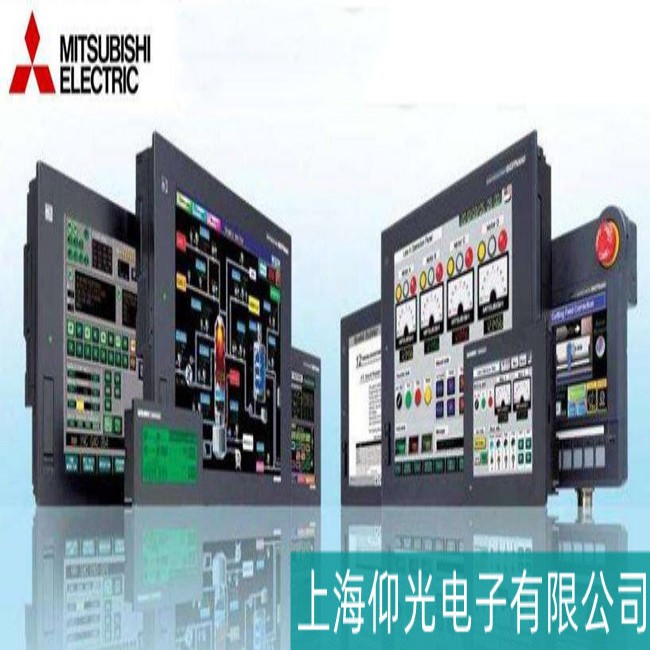

針對三菱觸摸屏 TSD-AT176-FN-1SD 黑屏故障，可按以下系統化流程進行維修排查，結合工業觸摸屏常見故障機理與三菱產品特性，提供分步解決方案：
一、黑屏故障核心原因分類
| 故障類型 | 占比 | 典型表現 |
|---|---|---|
| 電源供電異常 | 40% | 指示燈不亮 / 閃爍，無任何反應 |
| 顯示系統故障 | 30% | 背光燈滅，屏幕無圖像 |
| 主板 / 邏輯板故障 | 20% | 指示燈正常但無顯示 |
| 軟件系統崩潰 | 10% | 開機卡死在 LOGO 界面 |
二、分步排查與維修流程
1. 電源系統檢測（優先排查）
-
輸入電源驗證
- 用萬用表測量 DC24V 輸入電壓（端子排 + 24V/GND），波動范圍需在 21.6V~26.4V 之間，低于 20V 可能觸發欠壓保護。
- 檢查電源適配器 / 開關電源輸出是否穩定，更換同規格電源測試（注意極性反接會燒毀主板）。
-
電源板故障定位
-
觀察電源板 LED 指示燈（通常為綠色）：
- 不亮：檢查保險絲是否熔斷（可臨時短接保險絲測試，熔斷需更換同規格保險管）。
- 閃爍：電源板 DC-DC 轉換模塊異常，常見電容鼓包（如 1000μF/25V 電解電容），需更換損壞元件。
-
觀察電源板 LED 指示燈（通常為綠色）：
2. 顯示系統故障排查
-
背光燈檢測
-
開機后用強光手電貼近屏幕觀察是否有隱約圖像（判斷是否為背光故障）：
- 無背光：檢查背光驅動板（高壓板）24V 輸入是否正常，更換背光驅動 IC（如 MP1482）或背光 LED 燈帶（需拆屏操作，注意靜電防護）。
- 有背光無圖像：主板到液晶屏的 LVDS 排線松動或損壞，重新插拔排線（需斷電操作），更換排線（型號通常為 FFC 0.5mm 間距）。
-
開機后用強光手電貼近屏幕觀察是否有隱約圖像（判斷是否為背光故障）：
-
液晶屏檢測
- 用萬用表測量液晶屏供電（通常為 3.3V/5V），若電壓正常但無顯示，可能是液晶屏驅動 IC 損壞（如 NT39528），需專業設備壓屏維修或更換整屏。
3. 主板 / 邏輯板故障處理
-
主板供電測試
- 測量主板核心電壓：3.3V、1.8V、1.2V（用示波器觀察紋波，超過 50mV 可能導致芯片工作異常），常見 LDO 穩壓器（如 RT9193）損壞需更換。
-
主控芯片與存儲檢測
- 開機時監聽是否有 “滴” 啟動音，無聲音可能是 Flash 存儲器（如 S29GL064N）程序丟失，需用專用編程器重刷固件（可從三菱官網下載對應型號固件）。
- 主板 PCB 斷線檢測：重點檢查電源接口到主控芯片的走線，可用飛線連接斷裂點（需顯微鏡輔助）。
4. 軟件系統修復
-
固件恢復模式
- 三菱觸摸屏通常支持強制刷機：按住屏幕四個角落接通電源，進入 Bootloader 模式后通過 USB 下載線（型號 USB-IF01）更新系統固件。
- 若刷機失敗，可能是主板存儲芯片硬件損壞，需更換 SPI Flash 芯片并重新燒錄程序。
-
程序沖突處理
- 若黑屏前有程序下載操作，可能是用戶程序?qū)е孪到y(tǒng)崩潰，需進入工程模式（開機時按特定按鍵組合，具體參考 TSD-AT176 手冊）刪除異常程序。
三、專業維修工具與備件建議
| 工具 / 備件 | 作用 | 型號參考 |
|---|---|---|
| 恒溫熱風槍 | 拆卸主板芯片 | 快克 861DW |
| 液晶屏分離機 | 安全拆解屏幕與背光組件 | 恒溫真空分離臺 |
| 邏輯分析儀 | 檢測 LVDS 信號波形 | 普源 DS1054Z |
| 電源板替換件 | 快速定位電源故障 | 三菱原裝電源板組件 |
| 排線連接器 | 更換損壞的 LVDS/FFC 排線 | JST VH 系列 0.5mm 間距 |
四、安全操作與注意事項
- 靜電防護：維修時佩戴防靜電手環，工作臺鋪設防靜電墊，避免芯片因靜電擊穿。
- 屏幕拆解：TSD-AT176 采用膠粘邊框，需用熱風槍加熱至 60℃左右緩慢撬開，避免損壞觸摸屏玻璃。
- 固件兼容性：下載固件時需確認觸摸屏版本（查看主板標簽 S/N 碼前兩位），錯誤固件會導致主板鎖死。
- 維修記錄：記錄故障發生前的操作（如程序修改、電壓波動），便于定位隱性問題。
五、進階維修建議
若常規排查后仍無法解決，可聯系三菱官方維修中心或?qū)I(yè)工控維修機構，提供以下信息以加快維修：
- 觸摸屏型號與版本號（主板標簽）；
- 故障前后的操作日志（如是否外接 PLC 通訊異常）；
- 電源輸入波形圖（用示波器記錄 24V 輸入波動情況）。
通過以上步驟，80% 以上的黑屏故障可自行修復，復雜硬件故障（如主控芯片損壞）建議尋求專業支持，避免二次損壞。
