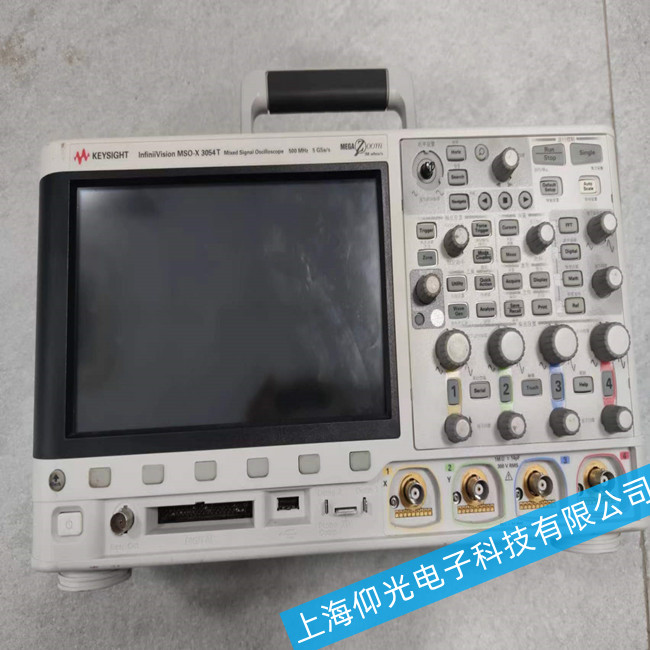

是德示波器開機顯示PLL2報錯故障維修分析：
是德示波器開機PLL2報錯�？蛻舴磻�(yīng)示波器開機PLL2報錯，仰光維修檢測實際是采集板鎖相電路故障，本文將為大家分享本機維修案例。
lnfiniium S系列示波器概述
一、出色的信號完整性
1．帶寬高達8 GHz的10位ADC提供更高的分辨率低噪聲前端可精確顯示信號
2．1 GHz帶寬、1 mV/格的設置下，噪聲僅為90 pv
3．系統有效位數(ENOB)超過8位
4．無雜散動態范圍(SFDR）低至-73 dBC。硬件支持2mV/格垂直刻度
5．硬件帶寬限制濾波器位于50Q和1 MQ輸入阻抗路徑上
6．帶寬>8 GHz的精密BNC端口
7．校正濾波器確保平坦的頻率幅度和相位響應
8．低固有抖動（100 fs（典型值)，可支持精確的抖動表征)
二、最先進的平臺
1．功能強大、操作靈活的Infiniium 用戶界面
2．USB 3.0接口支持快速卸載數據(高達200 MB/s)多點觸控電容觸摸屏，輕松持握的把手，以及可縮放的觸摸區域
3．lntel i5和8 GB內存能夠快速處理大量數據可拆卸固態硬盤(ssD)使系統可以快速啟動,更加可靠安全
三、最廣泛的功能
1．MSO型號提供16個數字通道
2．示波器軟件標配提供50多種自動測量、16個數學函數、選通功能和頻譜查看器
3．可通過應用軟件選件和靈活的許可證進一步擴展:。添加適用于幾十種串行總線的協議解碼/觸發功能。可選擇眾多分析應用軟件,包括SDA的眼圖和測量、抖動、InfiniiScan和去嵌入
4．一致性測試軟件確保被測器件通過測試程序驗證是否符合行業標準
5．支持100多種探頭,包括電流和電壓探頭、有源和無源探頭、1 MQ和50Q輸入阻抗探頭
四、先進的技術模塊
1．S系列示波器的核心技術是集成了16個定制ASIC和FPGA芯片的20層采集電路板。新技術模塊提供出色的信號完整性，所有這些模塊必須密切配合，才能在一臺示波器中實現最高有效位數（ENOB)。不要被單獨的ADC位數蒙蔽了雙眼―進一步了解我們的技術模塊如何同步工作，從而為您提供遠勝于市面上其他便攜式示波器的卓越測量結果。
五、10位ADC
1．每種型號都采用業界最快的10 位ADC，采樣率達到40 GSa/s。這樣可以得到每通道20 GSals的兩個通道或是每通道10 GSals 的四個通道。
2．與8位示波器相比，垂直分辨率提高了4倍
3．ADC有效位數（ENOB）高達8.7，提升了示波器的系統有效位數高分辨率模式下系統有效位數高達16位
4．信噪比(SNR)與傳統8位ADC體系結構相比更優異垂直刻度:硬件支持最低2mV/格
六、性能卓越的低噪聲前端
1．高分辨率ADC的效用取決于與額外量化電平匹配的低噪聲前端。每臺S 系列示波器都配有業界噪聲最低的便攜式示波器前端，帶寬高達8 GHz。S系列的前端包含3個定制IC，其中的130納米 BiCMOS IC集成了用戶可選模擬濾波器,帶寬可通過軟件許可證升級。
2．包括50Q和1 MQ兩種輸入阻抗路徑，每條路徑上均可配備帶寬限制濾波器
3．模擬和DSP帶寬限制濾波器可消除多余的噪聲
4．1 GHz帶寬條件下，噪聲僅為90 uV，可以查看微小的信號細節硬件（結合ADC)提供2mV/格垂直刻度
5．50Q和1 MQ輸入阻抗路徑上均可配備硬件帶寬限制濾波器鍍金的精密BNC端口，額定帶寬超過8 GHz
6．電子衰減器:可靠性高、噪聲低
7．用戶可以立即自行安裝軟件許可證，將低帶寬型號升級至高帶寬型號
