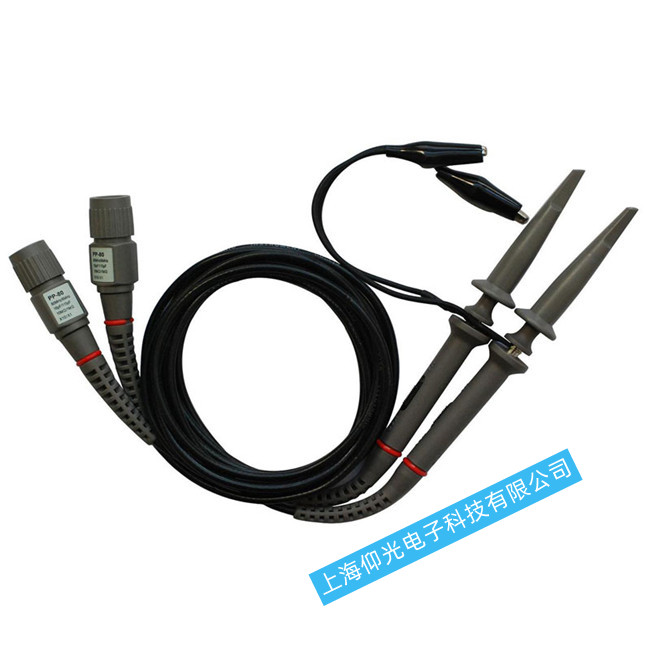

如何校正泰克示波器探頭?

(1)DC增益與偏置校準

DC校準是示波器最常用的校準方式，比較校準信號輸出(標準的直流電壓)與示波器實際測試到的校準信號電壓，用于修正探頭測試直流電壓的增益以及偏置的偏差。DC校準過程是確定線性方程y=mx+b系數m，b的值。探頭的DC校準至少需要1年進行1次，更頻繁時會幾個月甚至每天進行一次。

(2)AC校準

測試高速信號的高性能示波器，由于帶寬非常寬，很難保證帶內幅頻和相頻響應絕對平坦。為了提高測量精度，就需要校準帶內的頻率響應，使示波器和探頭測試系統在全部帶寬內，不同頻點具有一致的幅度和頻率響應。

DC校準不能修正頻率響應。探頭AC校準方法，是使用網絡分析儀測試有源探頭放大器的S參數，通常測試每個頻點的損耗，修正探頭頻率響應。

示波器廠商在出廠時會測試每只探頭放大器的S參數并存儲在探頭內部的存儲器中，用戶使用探頭時，示波器讀取探頭S參數做AC校準。

(3)用戶現場AC校準

示波器使用前一定要進行校準和補償：　

1.校準主要是為了使當前的測量值處于最優化的，不受外界溫度環境等的影響。

2.校準的方法是:調用示波器里面自行加載的校準文件進行校準，基本上就是按下校準鍵就可以了。

3.補償是:為了使輸入示波器的信號不會因為阻抗不匹配而發生信號完整性問題。

4.補償?shù)姆椒ㄊ?將探頭接到示波器的方波發生信號引腳（這個引腳示波器都會有的，主要就是用來進行補償校準的），用小螺絲刀調整探頭的松緊，使方波信號呈現正確的形狀。補償過度會使波形上下沖，補償不足會使波形過緩�！�
