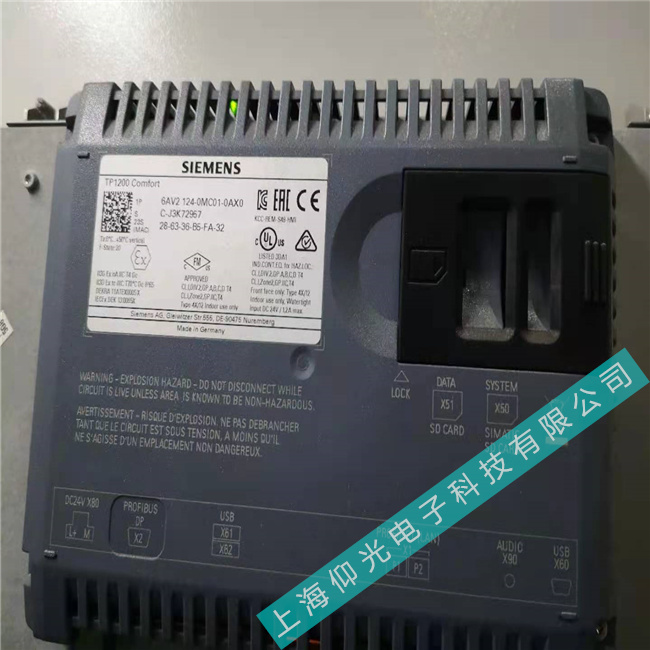

西門子電路板觸摸屏維修：生產設備上采用的是西門子觸摸屏，但近期不知道啥問題導致觸摸屏不顯示維修故障。一開始的時候，偶爾不顯示，但立馬能恢復，現在就是跳動的越來越頻繁，完全沒辦法正常生產，非常影響效率。
西門子觸摸屏維修技巧：
先將控制器拆下來，將熱繼器的接線端子短路，防止進到熱維護狀況不可以調試，將電容器蓄電交流接觸器的接觸點檢驗接線端子短路，防止進到低壓狀況下不可以調試，開展全方面檢驗，無異常情況。將控制器再裝機器設備，通電調試，啟動時交流接觸器異常情況顫動，不可以啟動。拔出12CN電源插頭散熱器風扇的連接后，啟動完成。通過觀察，在啟動流程中顯示信息控制面板的顯示信息屏幕亮度有一定的減低，分析判斷問題為操控開關電源帶負荷能力差。
當檢驗各界開關電源的輸出滿載時，輸出工作電壓為標準值。當將各界開關電源輸出加接電阻器性負荷時，工作電壓值略微減低；當+24V連接散熱器風扇和繼電器負荷后，+5V降至+4.7V，這時屏幕上顯示以及他實際操作均沒問題。
通過觀察線路板，檢驗分離調整管的工作部位有偏差，對Q2基極工作電流的分離太強，造成開關電源負載能力差。若調整管Q1有脆化狀況，則變大工作能力會減低，因而歷經分離后的I值不夠使其飽和狀態通斷從而開關電源負載工作能力越差；若分離支路有性能偏差狀況，使分離過大，控制開關管無法得到優良推動，也會使開關電源負載能力差。試將與工作電壓反饋光耦串連的電阻器R中聯47電阻器以減低Q1的基極工作電流，從而減低其對Q2的分離工作能力，使開關電源的負載工作能力有一定的提高。通電后發覺東無觸摸屏不顯示問題清除。
